Pompa ciepła split i monoblok: schemat podłączenia z buforem i składowe instalacji

Schemat podłączenia pompy ciepła split z buforem i schemat monobloku z buforem różnią się tylko odcinkiem między jednostką zewnętrzną a kotłownią. Dalej układ jest taki sam: zawór trójdrogowy, zasobnik ciepłej wody użytkowej (CWU), bufor, pompy obiegowe i zabezpieczenia. Poniżej pokazujemy oba schematy, omawiamy każdy element instalacji i wyjaśniamy, jak podłączyć pompę ciepła do istniejącej instalacji centralnego ogrzewania (CO).

Schemat podłączenia pompy ciepła z buforem

W typowym schemacie gorąca woda z pompy ciepła trafia do zaworu trójdrogowego (3D). Zawór kieruje ją albo do wężownicy zasobnika CWU, albo do bufora. Z bufora osobna pompa obiegowa zasila grzejniki lub ogrzewanie podłogowe, a woda wraca przez separator zanieczyszczeń do pompy ciepła.

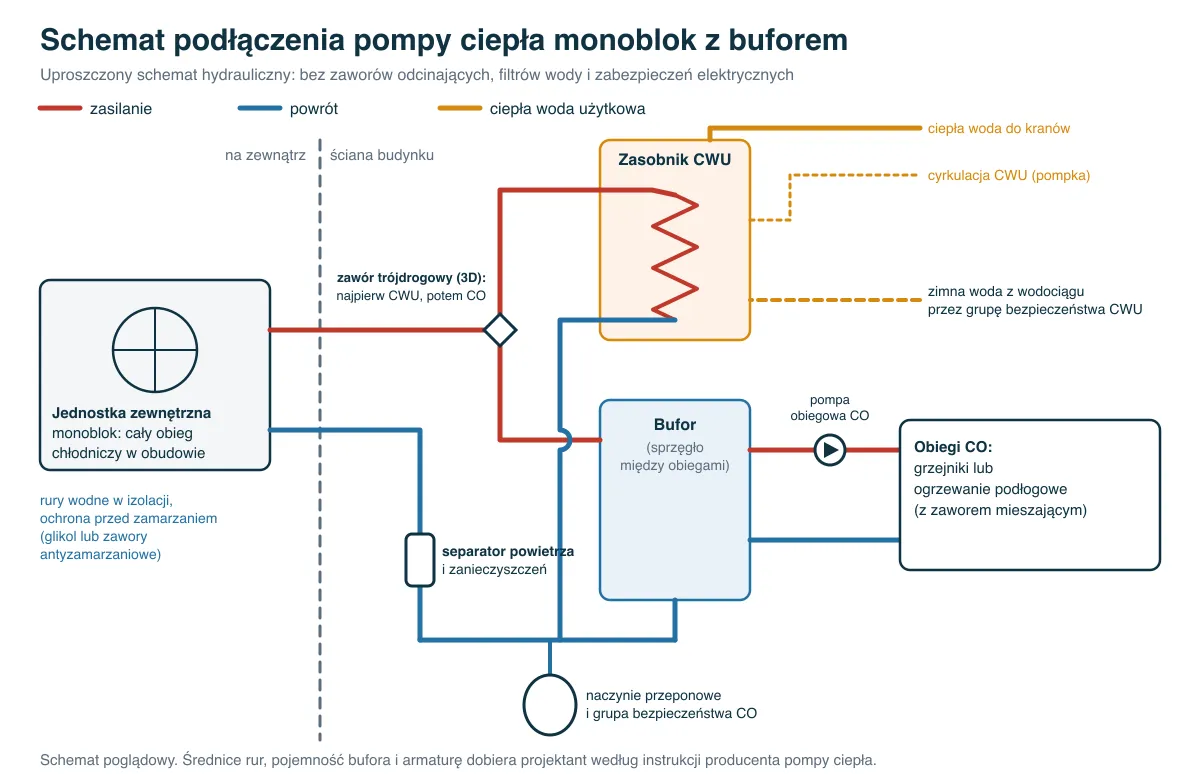

Schemat pompy ciepła monoblok z buforem

W monobloku cały obieg chłodniczy jest zamknięty w jednostce zewnętrznej. Do kotłowni biegną dwie rury z wodą grzewczą, zasilanie i powrót. Kolejność elementów jest następująca:

1. Zasilanie z jednostki zewnętrznej, przez ścianę budynku, do zaworu trójdrogowego.
2. Zawór 3D kieruje wodę do wężownicy zasobnika CWU albo do bufora.
3. Z bufora pompa obiegowa CO zasila grzejniki lub podłogówkę, najczęściej przez zawór mieszający.
4. Powrót z wężownicy CWU i z dołu bufora łączy się w jeden przewód.
5. Na powrocie stoi separator powietrza i zanieczyszczeń, a przy nim naczynie przeponowe i grupa bezpieczeństwa CO.
6. Oczyszczona woda wraca do jednostki zewnętrznej.

Rury między monoblokiem a budynkiem prowadzi się w grubej izolacji. Ponieważ płynie w nich woda, układ trzeba zabezpieczyć przed zamarznięciem przy przerwie w zasilaniu: glikolem w obiegu albo zaworami antyzamarzaniowymi, zgodnie z zaleceniem producenta.

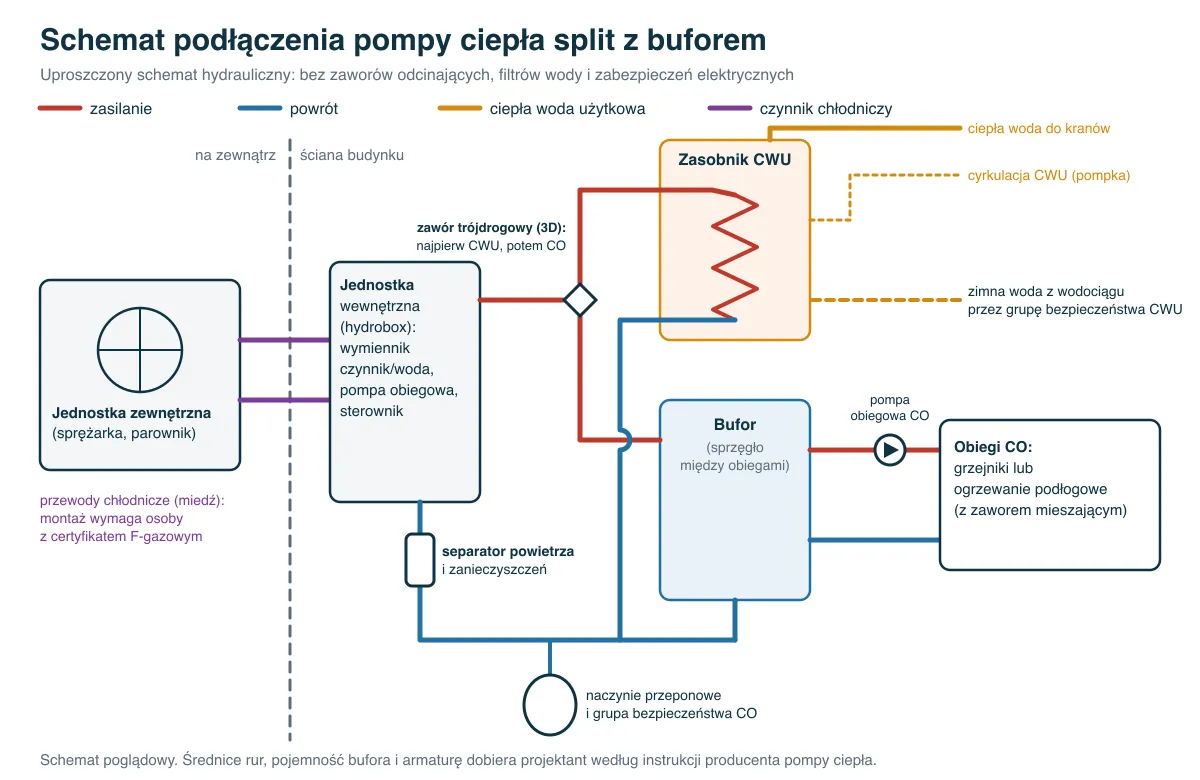

Schemat pompy ciepła split z buforem

W pompie split jednostka zewnętrzna zawiera sprężarkę i parownik, a jednostka wewnętrzna (hydrobox) wymiennik czynnik/woda, pompę obiegową i sterownik. Obie jednostki łączą przewody chłodnicze z miedzi, w których płynie czynnik chłodniczy. Od jednostki wewnętrznej schemat jest taki sam jak przy monobloku: zawór 3D, zasobnik CWU, bufor, pompa obiegowa CO, separator i naczynie przeponowe na powrocie.

W wielu jednostkach wewnętrznych zawór 3D, naczynie przeponowe i grzałka są już wbudowane. Wtedy schemat w kotłowni jest krótszy, a dokładny układ wynika z dokumentacji danego modelu.

Schemat kotłowni z pompą ciepła monoblok

W kotłowni przy monobloku stoją: zasobnik CWU, bufor, zawór trójdrogowy, separator, naczynia przeponowe CO i CWU z grupami bezpieczeństwa, pompa obiegowa CO, pompka cyrkulacyjna CWU oraz rozdzielnica elektryczna z zabezpieczeniami i sterownikiem. Jednostka wewnętrzna zajmuje miejsce tylko przy splicie. Przy monobloku kotłownia może więc być mniejsza, za to więcej uwagi wymaga trasa rur przez ścianę.

Split czy monoblok: różnice w budowie

Oba typy to pompy ciepła powietrze-woda. Różnią się tym, gdzie przebiega granica między obiegiem chłodniczym a wodnym.

Przy splicie montażysta łączy obieg chłodniczy na miejscu, więc musi mieć certyfikat dla personelu wydany na podstawie ustawy o substancjach zubożających warstwę ozonową oraz o niektórych fluorowanych gazach cieplarnianych. Przy monobloku obieg chłodniczy zamyka fabryka. Dopuszczalną długość rur wodnych lub przewodów chłodniczych podaje producent i to ona często przesądza o wyborze typu, gdy jednostka zewnętrzna stoi daleko od kotłowni.

Jednostka wewnętrzna All in One

Jednostka typu All in One łączy w jednej obudowie wszystkie potrzebne komponenty, łącznie z zasobnikiem CWU. Wystarczy połączyć ją z jednostką zewnętrzną przewodami chłodniczymi oraz z instalacją CO i CWU, doprowadzić zasilanie elektryczne i wykonać ustawienia serwisowe. To dobre rozwiązanie, gdy w domu nie ma osobnej kotłowni.

Składowe instalacji pompy ciepła

Montaż monobloku lub splitu w istniejącej kotłowni wymaga kilku dodatkowych elementów. Każdy z nich dobiera się do mocy pompy i wytycznych producenta.

Zasobnik CWU

Wielkość zasobnika ciepłej wody użytkowej dobiera się do potrzeb domowników. Orientacyjnie przyjmuje się około 40 l na osobę, pilnując minimalnej pojemności zalecanej przez producenta pompy.

Zasobnik musi mieć wężownicę o powierzchni dopasowanej do mocy pompy ciepła, bo pompa pracuje na niższej temperaturze niż kocioł. Wartość zależy od producenta, ale w przybliżeniu zasobnik 200 l powinien mieć wężownicę o powierzchni co najmniej 2 m², a zasobnik 300 l co najmniej 2,6 m².

W hotelach, przy dużym zapotrzebowaniu na CWU, zasobniki ogrzewa się przez wymienniki płytowe. Ich dobór uwzględnia kilkanaście zmiennych, m.in. ilość wody, profil poboru oraz rodzaj i moc źródła ciepła, dlatego warto go powierzyć projektantowi.

Przy niewielkim zapotrzebowaniu na CWU można zastosować zbiornik kombinowany. Ma on zwykle 200–300 l i długą wężownicę o powierzchni od 3,6 do 6 m². Pełni jednocześnie funkcję bufora i podgrzewacza: woda użytkowa nagrzewa się, przepływając przez wężownicę, i trafia prosto do kranu.

Bufor

Bufor magazynuje ciepło. Przydaje się podczas odszraniania (defrostu), czyli automatycznego rozmrażania parownika przy niskich temperaturach, oraz wtedy, gdy pompa grzeje zasobnik CWU, a dom nadal potrzebuje ciepła.

Pojemność bufora zależy od ilości wody w instalacji CO (zładu) i od mocy pompy: im większa pompa, tym większy bufor. Dopuszczalne wielkości podaje producent. W praktyce montażowej dla pomp 8–14 kW stosuje się zwykle bufory od około 50 do 200 l, a dolną granicę wyznacza minimalna ilość wody podana przez producenta. Lepiej zamontować bufor odrobinę za duży niż za mały. Zbyt mały powoduje częste załączanie sprężarki, szybsze zużycie pompy i chłód w mroźne dni.

Zawór trójdrogowy (3D)

Zawór 3D przełącza dopływ ciepła między CO a CWU. Pompa ciepła w danym momencie grzeje albo CWU, albo CO, a priorytet ma zwykle ciepła woda. Gdy zasobnik się nagrzeje, zawór przełącza pracę na ogrzewanie.

Przy wyborze zaworu sprawdza się trzy rzeczy: czy producent pompy dopuszcza dany model, czy przekrój i współczynnik przepływu Kvs pasują do mocy pompy oraz jaki jest sposób przełączania. Za słaby zawór nie przełącza płynnie, a zawór dobrany bez wytycznych producenta może powodować błędy w pracy całego układu.

Separator powietrza i zanieczyszczeń

Separator montuje się na powrocie do pompy ciepła. Wyłapuje zanieczyszczenia magnetyczne i pęcherze powietrza, które w starej instalacji CO są nieuniknione. Chroni wymiennik pompy przed uszkodzeniem, a wielu producentów wymaga go w warunkach gwarancji na urządzenie.

Naczynia przeponowe i grupy bezpieczeństwa

Instalacja CO i instalacja CWU w układzie zamkniętym potrzebują własnych naczyń przeponowych i grup bezpieczeństwa. Pojemność naczyń dobiera się do ilości wody w instalacji.

Pompa obiegowa i pompka cyrkulacyjna

Pompa obiegowa rozprowadza ciepło po obiegach grzewczych. Liczy się jej moc i przepływ: za słaba szybko się zużyje, przesadnie mocna powoduje szum w rurach. Pompka cyrkulacyjna utrzymuje ciepłą wodę przy kranach, więc nie trzeba czekać, aż spłynie zimna woda.

Na koniec zostaje orurowanie, armatura odcinająca, izolacja i podłączenie elektryczne. Średnice rur dobiera się do przepływu wymaganego przez pompę ciepła.

Podłączenie do istniejącej instalacji CO

Pompę ciepła można podłączyć do istniejącej instalacji CO i CWU, usuwając dotychczasowe źródło ciepła albo zostawiając je jako rezerwowe. Przy modernizacji kotłowni najpierw ustala się, gdzie kończy się zakres prac, a gdzie zaczyna istniejąca instalacja.

Istniejąca instalacja zaczyna się na najbliższych zaworach za odciętym starym źródłem ciepła. Oznacza to, że dotychczasowe pompy obiegowe należą do starej instalacji, dlatego warto sprawdzić, czy oferta montażu obejmuje ich wymianę. Przy ogrzewaniu podłogowym rozdzielacze również są częścią istniejącej instalacji.

Montaż przebiega w kilku krokach:

1. Ustawienie jednostki zewnętrznej i doprowadzenie do niej rur oraz zasilania.
2. Ustawienie w kotłowni bufora i zasobnika CWU, a przy splicie także jednostki wewnętrznej.
3. Montaż separatora na powrocie i zaworu 3D na zasilaniu.
4. Zawieszenie naczyń przeponowych CO i CWU i podłączenie ich do bufora i zasobnika.
5. Wpięcie istniejącej instalacji CO do bufora, a instalacji CWU do zasobnika, z zaworami odcinającymi przy każdym urządzeniu.
6. Montaż rozdzielnicy z zabezpieczeniami i podłączenie pompy ciepła, pomp obiegowych i cyrkulacyjnej.
7. Konfiguracja sterowania pompą ciepła zgodnie z założeniami projektu.

Zawory odcinające przy każdym urządzeniu pozwalają w razie awarii wymienić jeden element bez spuszczania wody z całej instalacji.

Dofinansowanie pompy i bufora w 2026 r.

W programie Czyste Powietrze pompa ciepła powietrze-woda może dostać dotację do 12 600 zł, 22 000 zł albo 31 500 zł, zależnie od poziomu dofinansowania, a pompa o podwyższonej klasie efektywności energetycznej do 14 080 zł, 24 640 zł albo 35 200 zł. Warunkiem jest wpis modelu na listę ZUM. Prosumenci z fotowoltaiką mogą od 20 października 2026 r. ubiegać się w programie Przydomowe Magazyny Energii o dotację do magazynu ciepła: bufora lub zasobnika CWU zasilanego pompą ciepła, o pojemności co najmniej 100 l i wyprodukowanego w UE. Dotacja wynosi do 30% kosztów, maksymalnie 1000 zł.

Więcej o samym działaniu pomp opisuje wpis jak działa pompa ciepła, a wybór typu i miejsca montażu wpis o podłączeniu pompy ciepła. Połączenie pompy z panelami omawia artykuł fotowoltaika i pompa ciepła.
